電位器系列撥盤電位器 WH140-1技術參數

阻值範圍(Ohms) :500~1M

阻值偏差: ±20%

阻值變化特征: B

最高使用電壓:AC50V DC12V

額定功率: 0.05W

滑動雜音: less than 47MV

殘留阻值: 1-2 PIN <10Ω2-3PIN<10Ω

絕緣阻值: More than 100MΩ at DC100V

耐電壓:1 minute at AC100V

同步: -40dB~0dB

電位器系列撥盤電位器 WH140-1機械特征:

旋轉角度 : 270°±5°

回轉力矩: 20gf.cm~150gf.cm

止檔阻力: 0.8kg.cm MAX

使用壽命: 10000cycles

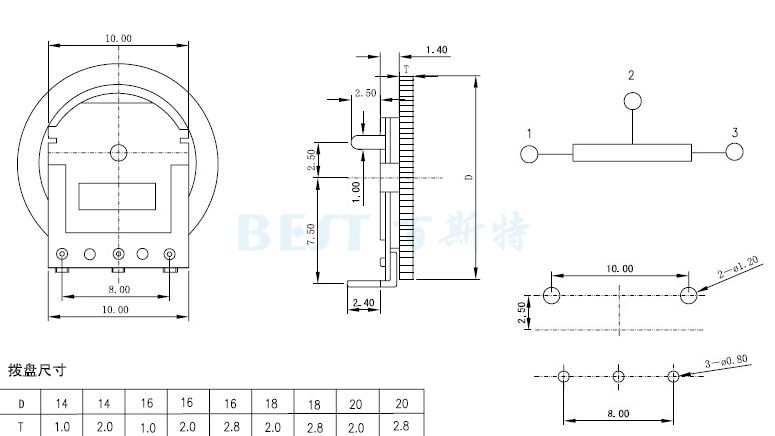

電位器系列撥盤電位器 WH140-1參考圖紙

單位：mm
