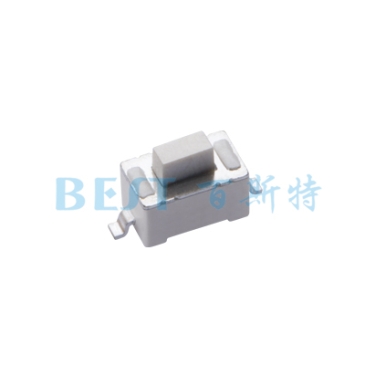

輕觸開關TS-1101産品簡介

産品的廠家編号爲：輕觸開關TS-1101，又被稱爲3*6*4.3貼片輕觸開關或3*6*5貼片輕觸開關，産品的高度有4.3mm和5.0mm兩個标準，此開關的驅動力度有160克力和250克力兩種标準，産品的顔色爲全白，産品的包裝方式有：袋裝(1000PCS/包)和卷裝也就是編帶(3000PCS/盤)，此款産品耐高溫可過回流焊240度高溫。與此款産品同系列的輕觸開關型号還有：TS-1101E/TS-1101F/TS- 1101G。

輕觸開關TS-1101技術參數

使用範圍溫度：-20℃~70℃

保存溫度範圍：-30℃~80℃

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

輕觸開關TS-1101機械性能

驅動力
：250±50gf 或 160±50gf

回彈力度：40gf min

按鈕行程：0.25±0.1mm

可焊性：超過75%的錫焊面積被焊料所覆蓋

機械壽命：30000次

輕觸開關TS-1101各部件材質

蓋闆：材料爲不鏽鋼，數量一個，顔色：白色。

按鈕：材質塑料PA66，數量一個，顔色：白色。

彈片：材料不鏽鋼，數量一個，顔色：白色。

基座：材質塑料PA66，數量一個，顔色：白色。

引腳：材質爲黃銅，表面爲鍍銀處理。

輕觸開關TS-1101參考圖紙
